ขั้นตอนการตรวจเช็คตู้ควบคุมไฟฟ้า Cooling Tower (Control Panel Inspection)
โดยทีมงานบำรุงรักษามืออาชีพจาก Runpar Co., Ltd.
ความสำคัญของการตรวจเช็คตู้ควบคุมไฟฟ้า
ตู้ควบคุมไฟฟ้าของ Cooling Tower (Control Panel) ทำหน้าที่ควบคุมอุปกรณ์หลักทั้งหมด เช่น - มอเตอร์พัดลม (Fan Motor) - ปั๊มน้ำหมุนเวียน (Circulation Pump) - วาล์วไฟฟ้า, เซนเซอร์อุณหภูมิ, และระบบอัตโนมัติ (Auto Control) หากเกิดความผิดปกติ เช่น สายไฟหลวม, อุปกรณ์ไหม้, หรือ Overload ขัดข้อง — ระบบจะไม่สามารถทำงานได้อย่างปลอดภัย และอาจเกิด ไฟช็อตหรือไฟไหม้ ได้ ดังนั้น การตรวจเช็คและบำรุงรักษาตู้ควบคุมไฟฟ้าอย่างถูกวิธี จึงเป็นขั้นตอนสำคัญของ Cooling Tower PM (Preventive Maintenance) ทุกครั้ง
ขั้นตอนการตรวจเช็คตู้ควบคุมไฟฟ้า (Control Panel Inspection Steps)
1️. เตรียมความพร้อมก่อนตรวจเช็ค (Preparation & Safety)
ปิดเบรกเกอร์หลัก (Main Breaker) และติดป้าย Lockout/Tagout (LOTO)
ตรวจสอบว่าไม่มีแรงดันไฟหลงเหลือในระบบ
สวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) เช่น ถุงมือกันไฟฟ้า, แว่นตา, รองเท้า Safety
ตรวจสอบเอกสาร Wiring Diagram / Single Line Diagram (SLD) ก่อนเริ่มงาน

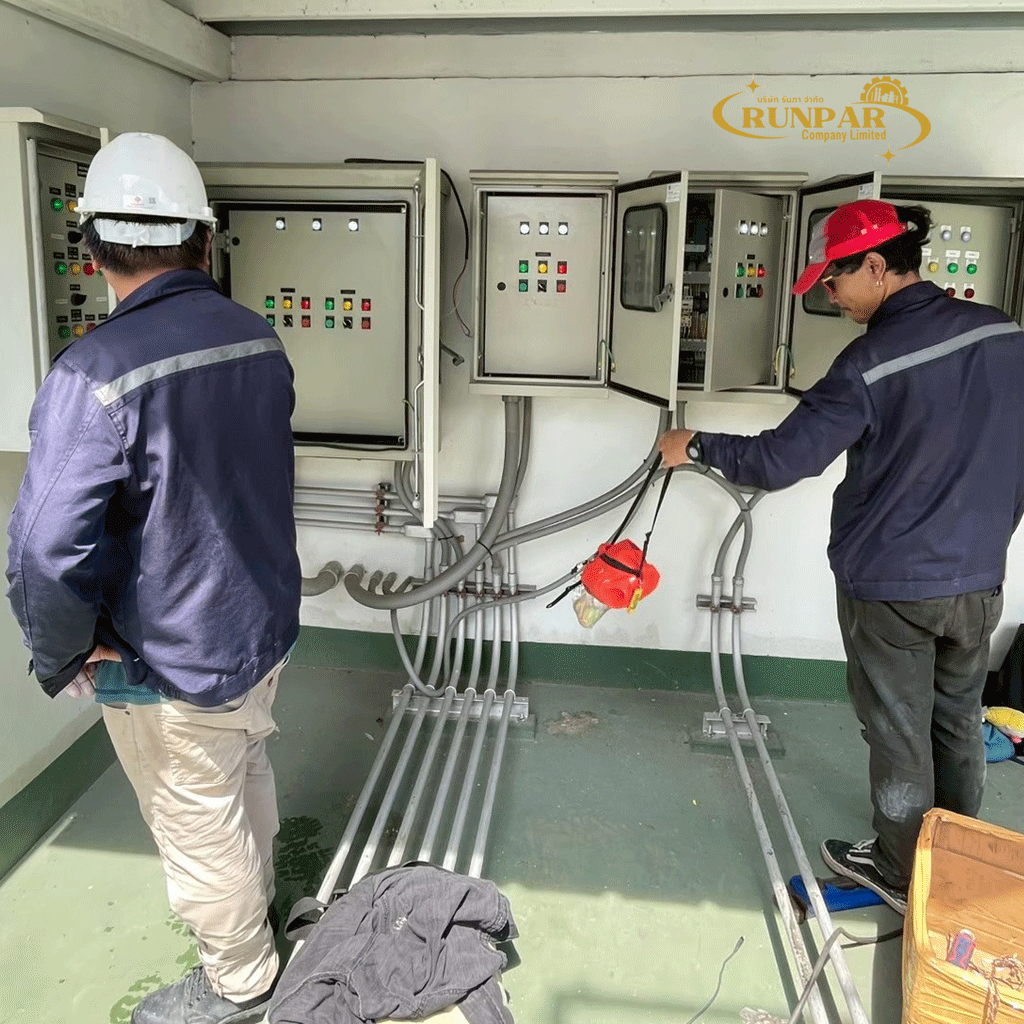

ภาพประกอบการทำงานจริง
2️. ตรวจสอบภายนอกตู้ควบคุม (External Inspection)
ตรวจสภาพตู้และฝา — ไม่มีรอยไหม้, รอยสนิม, หรือรอยรั่วน้ำ
ตรวจสภาพ Door Gasket และการซีลป้องกันความชื้น
ตรวจพัดลมระบายอากาศ (Panel Cooling Fan) และแผ่นกรองฝุ่น (Filter)
ตรวจหลอดไฟแสดงสถานะ (Indicator Lamp) และสวิตช์ควบคุมหน้าแผง
3️. ตรวจสอบภายในตู้ควบคุม (Internal Visual Inspection)
ตรวจสภาพ สายไฟ, Terminal, และ Busbar ว่ามีการหลวม หลุด หรือไหม้หรือไม่
ตรวจรอยเขม่า, คราบน้ำ, หรือฝุ่นสะสม ซึ่งอาจทำให้เกิดการลัดวงจร
ตรวจการยึดแน่นของอุปกรณ์หลัก เช่น
- MC / Magnetic Contactor - Overload Relay (OLR) - Miniature Circuit Breaker (MCB) - Thermal Relay / Timer / Relay Socket
ตรวจสอบ Ground Wire และการต่อสายดิน (Earthing Connection) ให้อยู่ในสภาพสมบูรณ์
4️. ตรวจสอบระบบไฟฟ้าและค่าทางเทคนิค (Electrical Measurement)
ใช้ Clamp Meter / Multimeter วัดค่า
- แรงดันไฟฟ้า (Voltage) - กระแสไฟ (Current) - ความต้านทานของ Ground (Ground Resistance)
ตรวจสอบ Phase Balance ระหว่างแต่ละเฟส
ตรวจค่ากระแสขณะมอเตอร์เริ่มเดิน (Starting Current) และขณะทำงาน (Running Current)
ตรวจสอบ Overload Setting ให้เหมาะสมกับค่ากระแสมอเตอร์

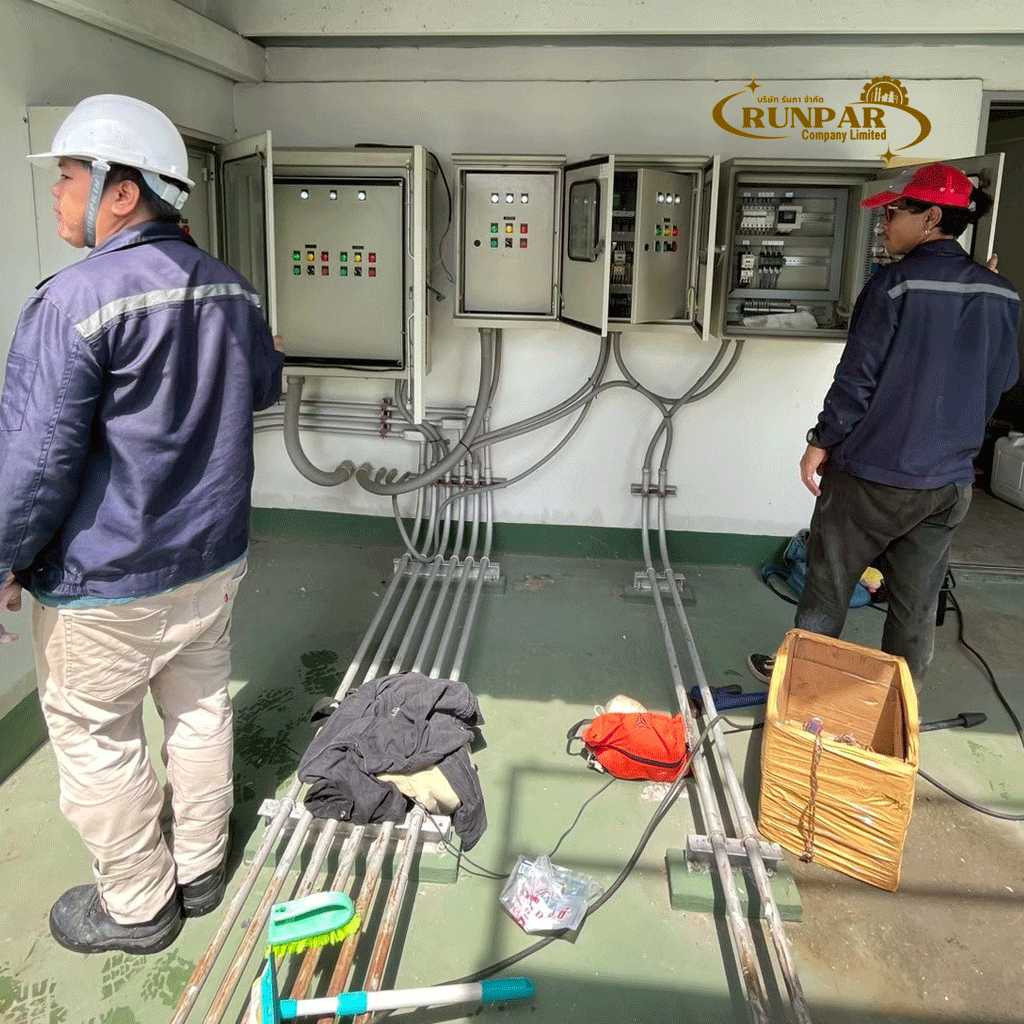

ภาพประกอบการทำงานจริง
5️. ตรวจสอบอุปกรณ์ควบคุมและสัญญาณ (Control Devices & Signals)
ทดสอบการทำงานของ Control Circuit
- ปุ่ม Start / Stop - Auto / Manual Switch - Thermal Overload Trip Reset
ตรวจเซนเซอร์อุณหภูมิ (Temperature Sensor / Thermostat) และ Float Switch
ตรวจสอบสัญญาณสั่งงานจาก PLC / BMS (ถ้ามี) ว่าสามารถรับ–ส่งได้ปกติ
ทดสอบการทำงานของ Emergency Stop Switch
6️. ตรวจสอบระบบควบคุมพัดลม (Fan Control System)
ตรวจสอบลำดับการทำงานของพัดลม
ตรวจสอบการเปลี่ยนสปีด (Low / High Speed Control หรือ VFD System)
วัดค่ากระแสขณะเปลี่ยนสปีด และตรวจสอบความร้อนมอเตอร์
7️. ตรวจสอบระบบปั๊มน้ำและวาล์ว (Pump & Valve Control)
ทดสอบการ Start / Stop ปั๊มแต่ละตัว
ตรวจสอบเซนเซอร์ระดับน้ำ (Water Level Switch)
ตรวจสอบสัญญาณ Alarm และการรีเซ็ตระบบ

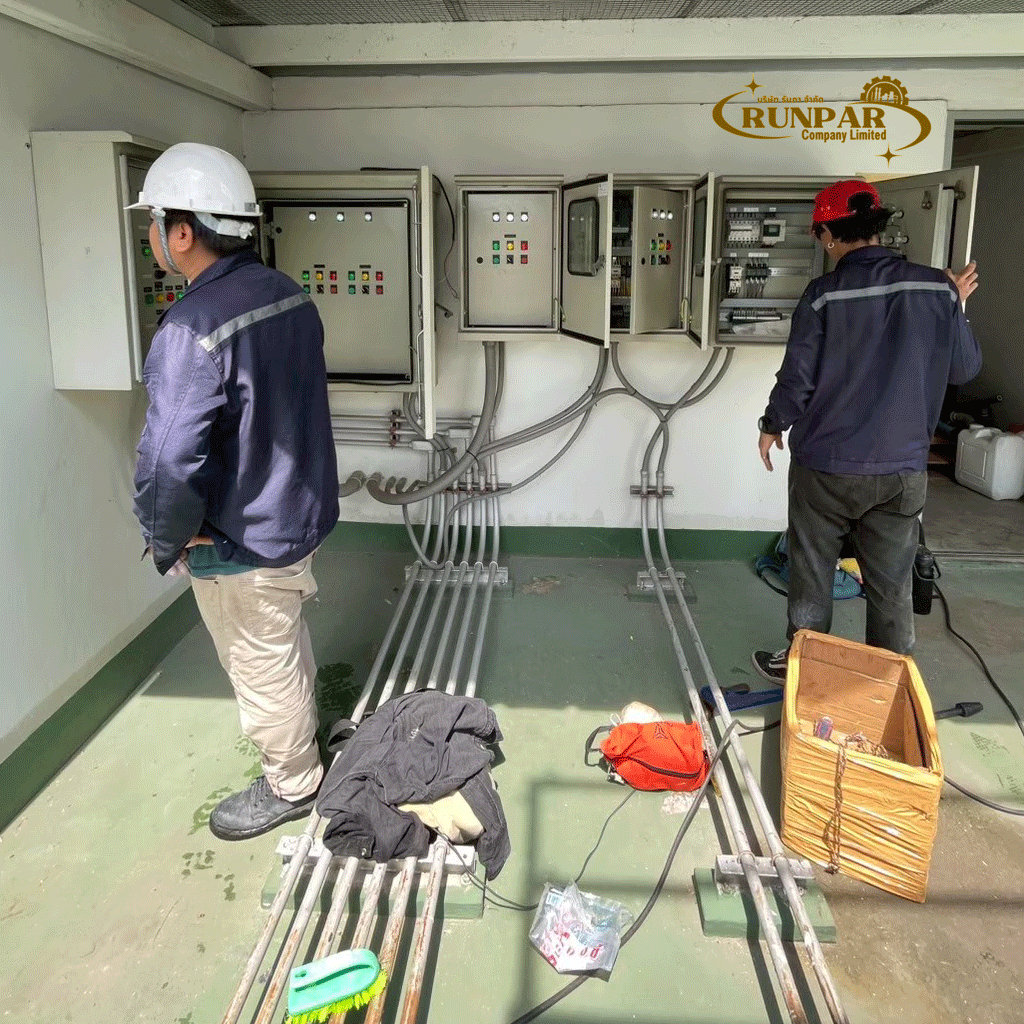

ภาพประกอบการทำงานจริง
8️. ทำความสะอาดและจัดระเบียบภายในตู้ (Cleaning & Finishing)
ใช้ Blower หรือแปรงไฟฟ้าแรงต่ำ เป่าฝุ่นภายในตู้
จัดเรียงสายไฟให้เรียบร้อย ใช้ Cable Tie มัดแน่น
ตรวจสอบชื่อ Tag / Label ให้ครบและชัดเจน
ปิดฝาตู้และตรวจสอบการล็อกให้แน่นหนา
9️. ทดสอบระบบหลังตรวจเช็ค (Testing & Verification)
เปิดระบบ Main Breaker
ทดสอบการทำงานจริง (Full Load Test) ของพัดลมและปั๊ม
ตรวจค่ากระแสและแรงดันขณะใช้งาน
สังเกตอุณหภูมิของอุปกรณ์ภายในตู้ (ไม่ควรเกิน 50°C)
บันทึกผลการตรวจเช็คและค่าทางไฟฟ้าไว้ในรายงาน PM
เอกสารและรายงานประกอบการตรวจเช็ค
หลังการตรวจเช็คตู้ควบคุมไฟฟ้า Cooling Tower ทีมงาน Runpar จะจัดทำเอกสารประกอบดังนี้:
Control Panel Inspection Report
ภาพถ่าย Before–After
ค่าแรงดัน / กระแส / ความต้านทานกราวด์
รายการอุปกรณ์ที่ควรเปลี่ยน / ซ่อมบำรุงเพิ่มเติม
ใบรับรองความปลอดภัย (Certificate of Electrical Safety)
ผลลัพธ์ที่ได้จากการตรวจเช็ค Control Panel อย่างสม่ำเสมอ
✅ ลดความเสี่ยงการเกิดไฟฟ้าลัดวงจร
✅ ป้องกันการไหม้ของมอเตอร์และอุปกรณ์ไฟฟ้า
✅ เพิ่มความเสถียรของระบบอัตโนมัติ
✅ ยืดอายุการใช้งานของ Cooling Tower ทั้งระบบ
✅ เพิ่มความมั่นใจในความปลอดภัยของโรงงานและหน่วยงาน
การตรวจเช็คตู้ควบคุมไฟฟ้า (Control Panel Inspection) ถือเป็นหัวใจสำคัญของงาน Cooling Tower Preventive Maintenance (PM) เพราะการดูแลในส่วนนี้ช่วยให้ระบบไฟฟ้าและเครื่องจักรทำงานได้อย่างปลอดภัยต่อเนื่อง โดยเฉพาะในโรงงานอุตสาหกรรมและโรงพยาบาลที่ต้องการความเสถียรสูงสุด
📞 ติดต่อทีมช่างผู้เชี่ยวชาญด้านระบบไฟฟ้า Cooling Tower

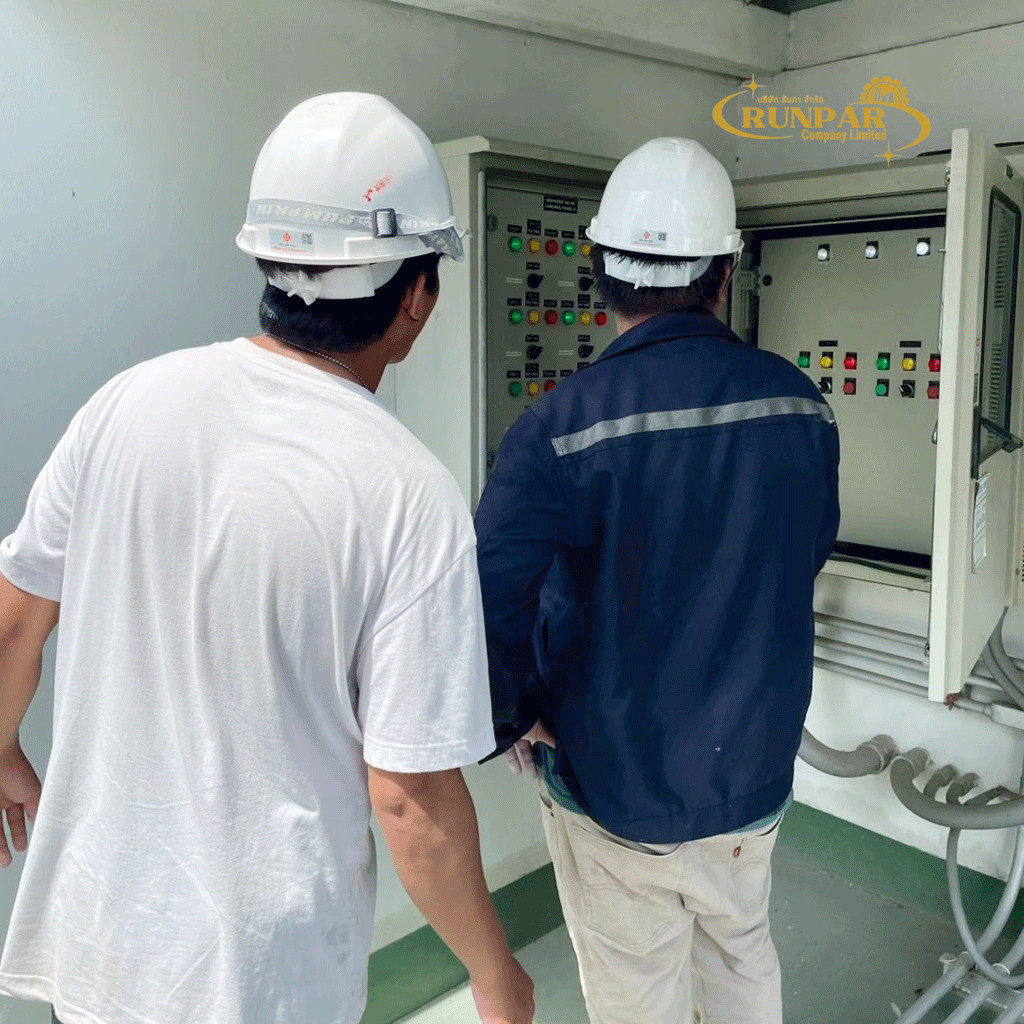

ภาพการทำงานจริง
ภาพตัวอย่างการตรวจเช็คตู้ควบคุมไฟฟ้า Cooling Tower โดยทีมงานมืออาชีพ
